A questo proposito ho pensato di attrezzare uno zainetto con tutto il necessario per la fotografia aerea scegliendo accuratamente i vari componenti in funzione del loro peso ed ingombro ridotti.

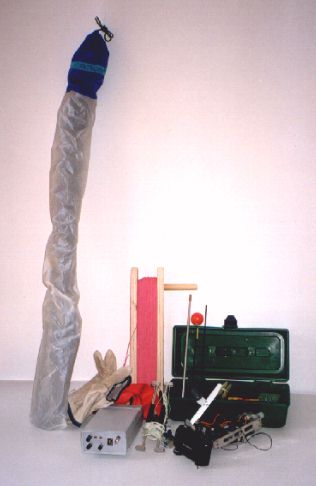

Ho utilizzato un vecchio zainetto "Invicta" tipo scuola per lo scopo, cercando di farvi stare tutto il necessario:

L' aquilone.

Il rocchetto con 200 mt. di cavo.

I guanti.

L' attrezzatura vera e propria per la fotografia aerea.

Il peso complessivo, zaino compreso, è risultato essere di 4.5 kg, peso accettabile anche da portare in spalla per diverso tempo.

Come aquilone ho scelto un delta di 3 mt. di base che rappresenta un buon compromesso tra leggerezza, capacità di sollevamento , facilità di montaggio sul campo ed affidabilità anche in condizioni di vento difficili.

Le stecche di questo aquilone, divise in due parti, non superano gli 80 cm. di lunghezza ed il tutto sta in un sacchetto di dimensioni e peso modesti.

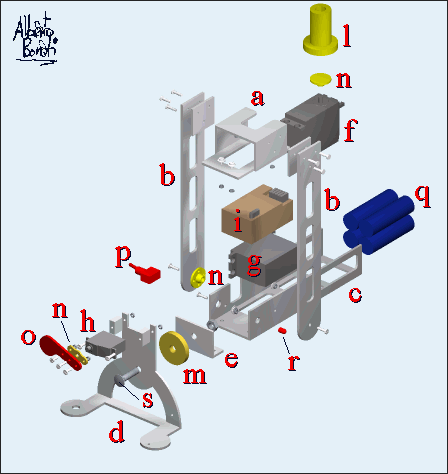

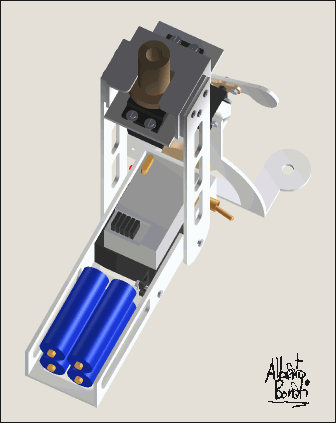

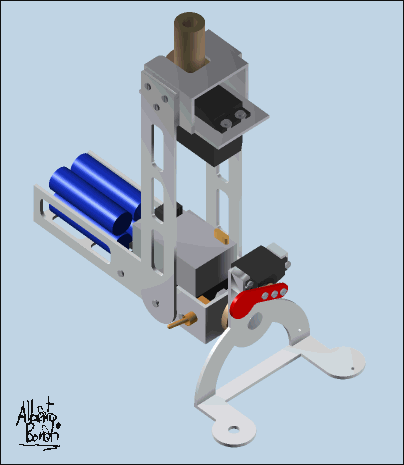

a), b), c), d), e) : parti in alluminio del  telaio.
f) : servo per la rotazione verticale.
g) : servo per il basculaggio.
h) : micro servo per lo scatto.
i) : ricevitore.
l) : flangia di attacco in nylon.
m) : rondella in nylon.
n): flange standard di connessione ai servocomandi.
o) : levetta per lo scatto in plastica.
p) : interruttore per l' accensione
q) : pacco batterie stilo
r) : led indicatore d' accensione
s) : vite M5 per la rotazione della fotocamera.

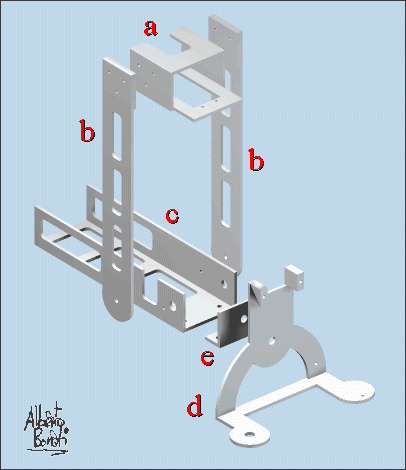

Il supporto superiore della culla a) è stata ricavato da uno spezzone di profilato rettangolare di alluminio 40x25 di 2 mm di spessore che, con opportune fresature, è in grado di ospitare il servocomando modificato f) e la flangia di accoppiamento l), unita al servo mediante una flangia standard n) in normale dotazione ai servocomandi.

Il servocomando viene incastrato dentro il castelletto a) di supporto, per inserirlo è necessario smontarlo e rimontarne la parte  inferiore dopo avere incastrato la parte superiore nell' asola ricavata nella base.

La flangia l) è in nylon, ottenuta da una barra cilindrica e  lavorata al tornio, forata per l' innesto con l' asta del Picavet o del pendolo.

Il basculaggio è assicurato dal servocomando g )   innestato direttamente ad un fianchetto laterale per mezzo di una normale flangia n) in dotazione al servo .

Entrambi i servocomandi sono del tipo standard che offrono il vantaggio di non avere problemi di rottura degli ingranaggi interni se forzati a ruotare manualmente, cosa che può invece succedere con servocomandi più piccoli.

Per lo scatto della macchina fotografica, invece, ho utilizzato un servo h) di dimensioni davvero minuscole ma in questo caso il problema della rottura degli ingranaggi è molto minore.

La rotazione della fotocamera portrait-landscape è manuale, si può cioè effettuare da terra prima del lancio.

Ho rinunciato a questo automatismo, presente nella culla da me realizzata precedentemente, per mantenere le dimensioni al minimo , allo stesso modo non ci sono funzioni di accensione e spegnimento dell' alimentazione di una eventuale telecamera di puntamento.

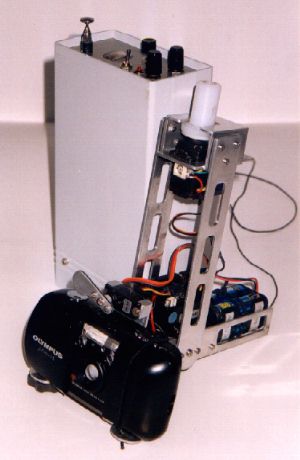

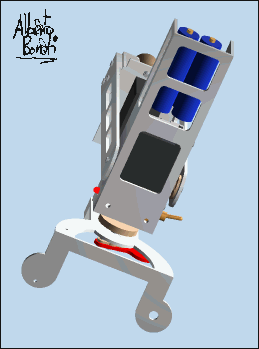

Il corpo principale della culla contiene in modo estremamente compatto il servo per il basculaggio g) , la ricevente i) e le batterie q) che bilanciano il peso della fotocamera oltre all' interruttore p) on-off ed al led r) di segnalazione.

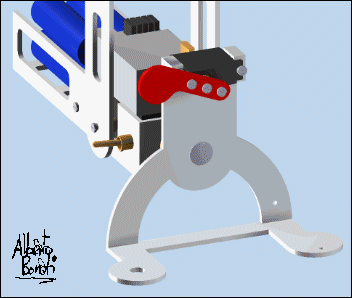

Per lo scatto della macchina fotografica ho utilizzato un semplice braccetto in plastica o) comandato da un servocomando h) di dimensioni minuscole posto sul supporto della fotocamera d) in posizione adatta.

Il supporto è fissato al corpo principale mediante una vite centrale s) che gli permette di ruotare.

Tra il supporto d) e la base e) è interposta la rondella in nylon m).
La vite è serrata mediante un dado autobloccante : questo sistema consente di ruotare il supporto di 90 gradi manualmente per cambiare l' assetto della fotocamera da orizzontale a verticale fissando nello stesso tempo il supporto in modo sicuro.

Un componente importante per usare un aquilone è il rocchetto di avvolgimento del cavo.

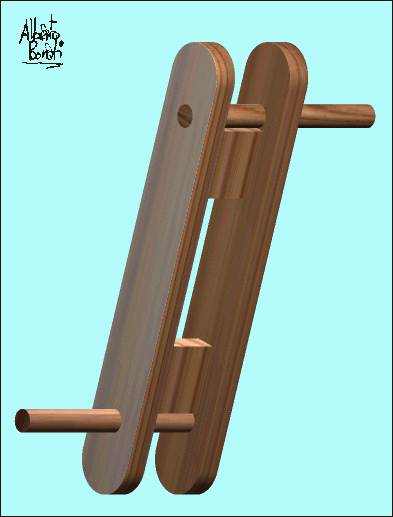

Questo tipo, pensato espressamente per essere infilato in uno zainetto senza occupare troppo posto e senza pesare molto, è molto semplice da fare e può contenere 200 mt. di cavo .

E' realizzato completamente in legno con due assicelle di compensato di 400x60 mm , spessore 20 mm, due distanziatori di 60x60 mm e due pezzi di manico di scopa, il tutto incollato con vinavil e fissato con viti.

Anche se i due "manici" permettono un agevole riavvolgimento del cavo, non è comunque adatto per recuperi di forza in caso di trazione molto elevata del cavo.
